• A fejlett csiszolási technológia rendkívül nagy pengeátmérőt és szárátmérő-pontosságot biztosít, amely alkalmas precíziós formák és alkatrészek feldolgozására.
• Magas kopásállóságú bevonatot használnak. Az ív átmeneti szerkezet nagy törésállóságot biztosít, és lehetővé teszi az edzett acél hosszú távú vágását.

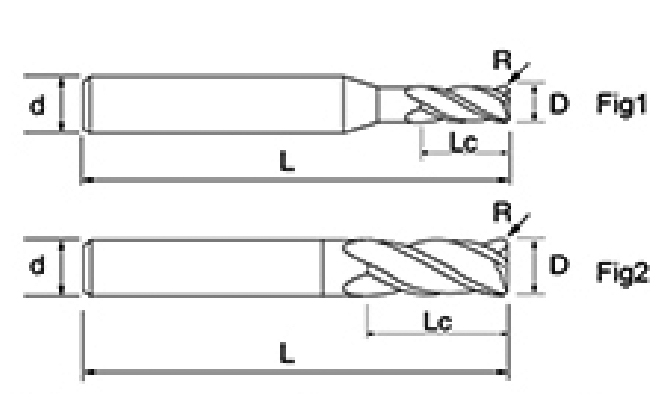

| Nem. | Átmérő D | R Szög R | Fuvola hossza Lc | Teljes hossz L | Shank Dia d | Pengeszám F |
| NNCH-4R-D1-L3 | 1 | 0.1 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1-L3 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 60 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNCH-4R-D12-L36 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNCH-4R-D12-L36 | 12 | 1 | 24 | 75 | 12 | 4 |
| Feldolgozott anyagok | Előedzett acél 40-50 HRC | Edzett acél 50-60 HRC | Edzett acél 60-68 HRC | |||
| Vágási sebesség | 300 m/perc | 150 m/perc | 100 m/perc | |||
| Átmérő (mm) | Forgási sebesség (min -1 ) | Feed Speed (mm/perc) | Forgási sebesség (min -1 ) | Feed Speed (mm/perc) | Forgási sebesség (min -1 ) | Feed Speed (mm/perc) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |
| Maximális vágási mélység |  |  |  | |||
1. Kérjük, használjon nagy pontosságú és nagy merevségű berendezéseket és rögzítéseket.
2. Ha a szerszámgép és a munkadarab beszerelésének merevsége gyenge, vibráció és rendellenes hangok léphetnek fel. Ebben az esetben a fenti táblázatban szereplő fordulatszámot és előtolási sebességet évről évre csökkenteni kell.
3. Kérjük, használjon léghűtést vagy MQL-t (minimális olajköd-hűtés).
4. Oldalmaráshoz szekvenciális marás alkalmazása javasolt.
5. Minimalizálja a szerszám felfüggesztési hosszát, amennyire csak lehetséges interferencia nélkül.
| Szerszám sorozat | Átmérő | Sugár | Saroksugár | Fuvola hossza | Hatékony hossz | Teljes hossz | Shank Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNCH Ultra kemény és nagy pontosságú keményfém marók | D0,1-D0,9 | 0 -0,005 | R0,05~R2 | /-0,005 | CR0,05-CR0,5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1-D3.5 | 0 -0,005 | |||||||||
| D4-D10 | -0,003 -0,015 | R3-R5 | /-0,005 | CR1.0-CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12-D20 | -0,003 -0,018 | R6-R10 | /-0,008 | |||||||

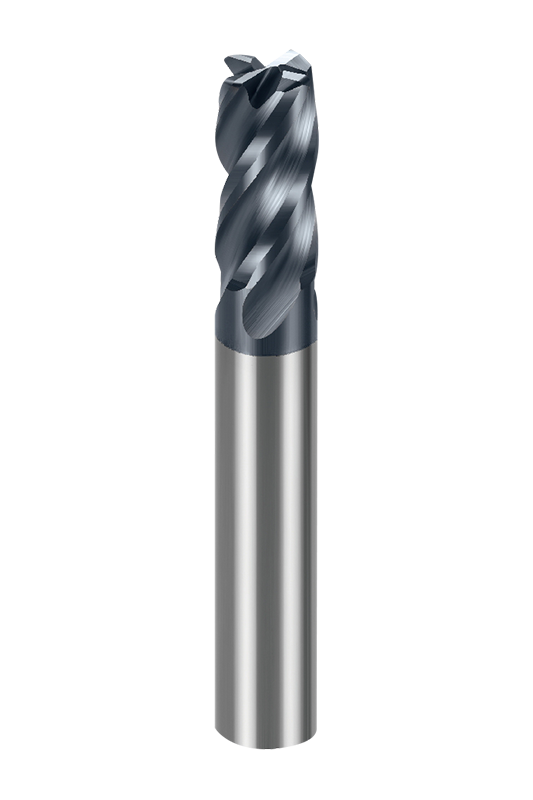

Az NNCH-4R nagy pontosságú, 4 hornyos, kerek orrú marók a specifikációk széles skáláját kínálják, lefedve a különféle szerszámátmérőket, pengehosszakat és a sajtsugár-konfigurációkat, amelyek rugalmasan illeszthetők a különböző feldolgozási követelményekhez. Legyen szó finom feldolgozásról vagy hatékony anyageltávolításról, szabadon kombinálhatja és kiválaszthatja a legjobb megoldást az adott alkalmazási forgatókönyv szerint.
Ez a marószer-sorozat 45°-os spirálszögű kialakítást és kerek orrú pengeformát alkalmaz, amely hatékonyan csökkenti a vágási vibrációt és javítja a felületi minőséget. A kerek orrú penge különösen alkalmas fél- és simításra, amely nemcsak kiváló szerszámszilárdságot biztosít, hanem jó vágási teljesítményt is biztosít, különösen összetett ívelt felületeknél és nagy pontosságú formafeldolgozásnál.
A maró ultra-ultrafinom keményfém anyagot használ fejlett MT bevonat technológiával, amely rendkívül magas kopásállósággal és hőállósággal rendelkezik. A szerszám anyagának keménysége elérheti a HRC≤65 értéket, ami biztosítja a stabilitást és a tartósságot a nagy keménységű anyagok megmunkálásánál. Ugyanakkor a precíziós köszörülési folyamat biztosítja a vágóél élességét, simábbá téve a feldolgozási folyamatot és csökkenti a vágási ellenállást és a hőfelhalmozódást.
Az NNCH-4R nagy pontosságú, 4 hornyos, kerek orrú marók sokféle anyagfeldolgozásra alkalmasak, beleértve az alacsony széntartalmú acélt, ötvözött acélt, előedzett acélt, hőkezelt acélt (HRC65-ig) stb. Különösen jól teljesít a nagy keménységű anyagok nagy pontosságú megmunkálásában, és hatékonyan javítja a feldolgozás minőségét és meghosszabbítja a szerszám élettartamát.
