Nagy teljesítményű 2 furulyás laposvégű marók

Feldolgozott anyagok	Előedzett acél 40-50 HRC		Edzett acél 50-60HRC		Edzett acél 60-68 HRC
Átmérő (mm)	Forgási sebesség (min -1 )	Feed Speed (mm/perc)	Forgási sebesség (min -1 )	Feed Speed (mm/perc)	Forgási sebesség (min -1 )	Feed Speed (mm/perc)
1	40000	160	40000	160	32000	130
2	40000	400	24000	240	16000	160
3	32000	510	16000	255	11000	175
4	24000	625	12000	310	8000	210
5	19000	685	9500	340	6400	230
6	16000	770	8000	385	5300	255
8	12000	770	6000	385	4000	255
10	9600	770	4800	385	3200	255
12	8000	800	4000	400	2700	270
14	6800	680	3400	340	2300	230
16	6000	600	3000	300	2000	200
18	5300	530	2700	270	1800	180
20	4800	480	2400	240	1600	160

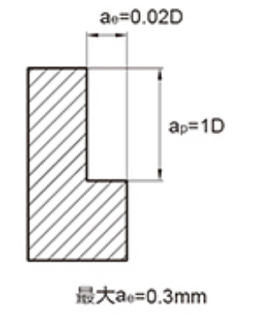

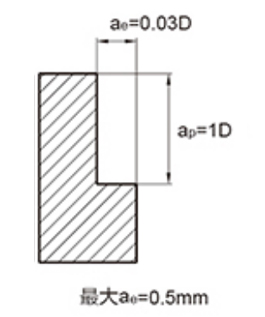

Maximális vágási mélység

1. Kérjük, használjon nagy pontosságú és nagy merevségű berendezéseket és rögzítéseket.
2. Ha a szerszámgép és a munkadarab beszerelésének merevsége gyenge, vibráció és rendellenes hangok léphetnek fel. Ebben az esetben a fenti táblázatban szereplő fordulatszámot és előtolási sebességet évről évre csökkenteni kell.
3. Kérjük, használjon léghűtést vagy MQL-t (minimális olajköd-hűtés).
4. Oldalmaráshoz szekvenciális marás alkalmazása javasolt.
5. Minimalizálja a szerszám felfüggesztési hosszát, amennyire csak lehetséges interferencia nélkül.

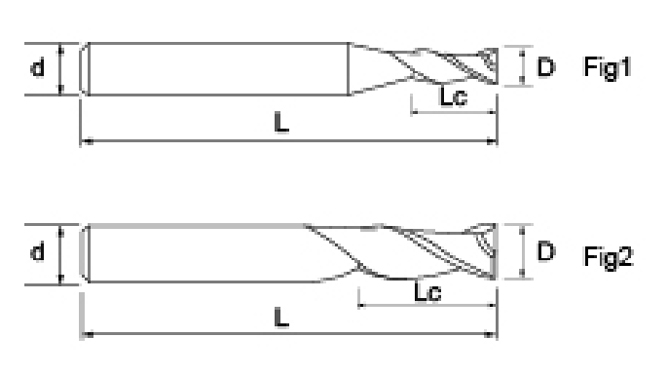

Az NNH-2T nagy teljesítményű, 2 hornyú lapos marók sokféle specifikációt kínálnak, 1 mm és 20 mm közötti szerszámátmérővel. Különböző pengehosszúságokkal és szárátmérőkkel rugalmasan alkalmazkodik a különféle feldolgozási igényekhez. Gazdag almodell-konfigurációja lehetővé teszi a felhasználók számára, hogy az adott alkalmazási forgatókönyveknek megfelelően válassza ki a legmegfelelőbb eszközt a feldolgozás hatékonyságának és pontosságának javítása érdekében.

A maró speciális 2 hornyos lapos végkialakítást alkalmaz, 35°-os csavarvonalszöggel kombinálva, amely lehetővé teszi a hatékony forgácseltávolítást és a stabil vágási teljesítményt. A lapos fenekű vágófej kialakítás biztosítja a megmunkálás alsó felületének síkságát, amely alkalmas a nagy pontosságú megmunkálási igényekre.

A gyártási folyamat során az NNH-2T nagy teljesítményű 2 hornyú lapos marók fejlett AlTiSiN bevonat technológiát használnak, 0,4 μm-es ultrafinom szemcsés hordozóval kombinálva, hogy hatékonyan javítsák a szerszám kopásállóságát és magas hőmérsékleti stabilitását. A HRC 55 nagy keménysége lehetővé teszi, hogy a szerszám kiváló teljesítményt tartson fenn nagy sebességű vágási körülmények között, miközben meghosszabbítja élettartamát és csökkenti a csereköltségeket.
