NNZZ sorozatú egyenes hornyú fúró (külső hűtési típus) (5D)
| Feldolgozott anyagok | Öntöttvas | Gömbös öntöttvas | Szilícium alumínium ötvözet | Hőálló ötvözet |
| Si≤10% | Si>10% |
| Vágási sebesség | 60-120 m/perc | 50-100 m/perc | 100-200 m/perc | 80-160 m/perc | 120-220 m/perc |
Átmérő
(mm) | Forgási sebesség
(min -1 ) | Előtolási sebesség
(mm/r) | Forgási sebesség
(min -1 ) | Előtolási sebesség
(mm/r) | Forgási sebesség
(min -1 ) | Előtolási sebesség
(mm/r) | Forgási sebesség
(min -1 ) | Előtolási sebesség
(mm/r) | Forgási sebesség
(min -1 ) | Előtolási sebesség
(mm/r) |
| 4 | 7000 | 0,10-0,15 | 5600 | 0,10-0,15 | 11000 | 0,12-0,20 | 9600 | 0,12-0,20 | 12000 | 0,12-0,20 |
| 5 | 5700 | 0,12-0,18 | 4500 | 0,12-0,18 | 9000 | 0,14-0,26 | 7600 | 0,14-0,26 | 10000 | 0,14-0,26 |
| 6 | 4700 | 0,14-0,20 | 3700 | 0,14-0,20 | 7400 | 0,16-0,28 | 6400 | 0,16-0,28 | 8500 | 0,16-0,28 |
| 8 | 3600 | 0,16-0,24 | 2800 | 0,16-0,24 | 5500 | 0,18-0,30 | 4800 | 0,18-0,30 | 6400 | 0,18-0,30 |
| 10 | 2800 | 0,18-0,27 | 2200 | 0,18-0,27 | 4500 | 0,20-0,32 | 3800 | 0,20-0,32 | 5000 | 0,20-0,32 |
| 12 | 2400 | 0,20-0,30 | 1900 | 0,20-0,30 | 3700 | 0,24-0,36 | 3200 | 0,24-0,36 | 4200 | 0,24-0,36 |
| 14 | 2100 | 0,22-0,35 | 1600 | 0,22-0,35 | 3200 | 0,28-0,44 | 2700 | 0,28-0,44 | 3600 | 0,28-0,44 |
| 16 | 1800 | 0,25-0,36 | 1400 | 0,25-0,36 | 2800 | 0,30-0,48 | 2400 | 0,30-0,48 | 3200 | 0,30-0,48 |
| 18 | 1600 | 0,28-0,38 | 1200 | 0,28-0,38 | 2500 | 0,34-0,52 | 2100 | 0,34-0,52 | 3000 | 0,34-0,52 |
| 20 | 1400 | 0,30-0,40 | 1100 | 0,30-0,40 | 2300 | 0,40-0,63 | 1900 | 0,40-0,63 | 2500 | 0,40-0,63 |
1. Amikor először használja ezt a szerszámot, ellenőrizze a vágást a vágási sebesség 90%-án vagy az előtolás 85%-án a fenti adatok szerint. Ha a vágási állapot stabil, növelje egyenként a vágási sebességet és az előtolási sebességet.
2. Ez a szabványos vágási állapot táblázat vízoldható vágófolyadékokhoz használható.
3. A vágószerszám felszerelésekor hibamentes és tiszta tokmányt használjon, és a fúrószár radiális kifutását 0,02 mm-en belül szabályozza.
4. A táblázatban szereplő vágási feltételek olyan helyzetekre vonatkoznak, amikor a furat mélysége 5D alatt van.

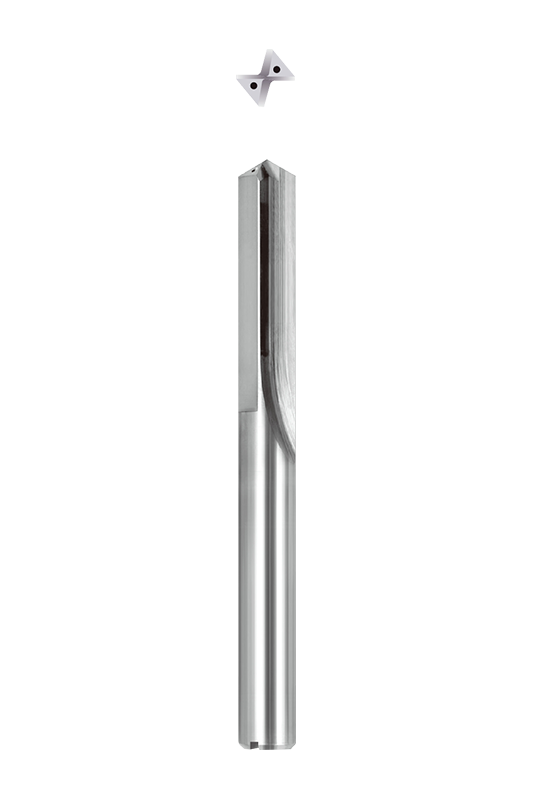

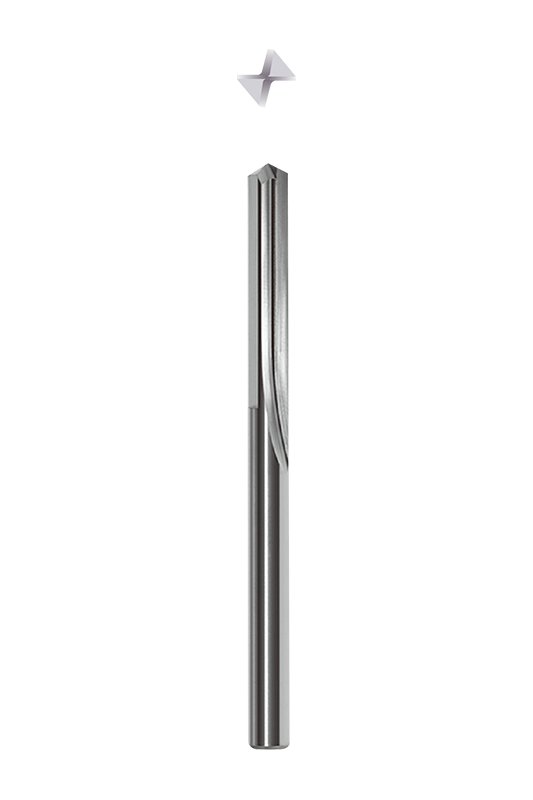

Az NNZZ egyenes hornyos fúró egyedülálló, egyenes hornyos kialakítással rendelkezik, amely kivételes stabilitást és hatékony forgácseltávolítást biztosít az igényes megmunkálási alkalmazásokhoz. Ez a szerkezet növeli a szerszám merevségét, garantálva a pontos pozícionálást fúrás közben, miközben optimalizálja a forgácsáramlást az eltömődés kockázatának csökkentése érdekében. Különösen alkalmas nagy méretpontosságot és kiváló felületi minőséget igénylő alkalmazásokhoz.
A prémium anyagokból készült és fejlett precíziós csiszolási technológiával gyártott fúró kiemelkedő kopásállóságot és törésállóságot mutat. Nagy pontosságú kialakítása lehetővé teszi a stabilitás fenntartását nagy forgási sebesség mellett, meghosszabbítja a szerszám élettartamát, csökkenti a csere gyakoriságát és javítja a megmunkálás általános hatékonyságát.
Az NNZZ különféle átmérő- és hosszkombinációkat kínál, rugalmas megoldásokat kínálva a különféle megmunkálási igényekhez. Legyen szó nagy pontosságú kis átmérőjű fúrásról vagy nagy hatásfokú nagy átmérőjű fúrásról, rendelkezésre áll a megfelelő modell. A felhasználók szabadon választhatnak egyedi igényeik szerint, biztosítva a különféle berendezésekhez és anyagokhoz való alkalmazkodást az optimális költséghatékonyság érdekében.
Az öntöttvas, gömbgrafitos öntöttvas, változó szilíciumtartalmú alumíniumötvözetek és általános alumíniumötvözetek megmunkálására tervezett NNZZ fúrók optimális teljesítményt nyújtanak különböző anyagokon. Az ajánlott forgácsolási sebességek és előtolási sebességek biztosítják a legjobb fúrási eredményeket, legyen szó tömeggyártásról vagy egyedi megmunkálásról.
Az optimális használat érdekében javasolt a kezdeti próbavágás az ajánlott paraméterek 85%-án, hogy biztosítsa a folyamat stabilitását, mielőtt az utolsó beállításokat elvégezné. A fúrás minőségének megőrzése érdekében a megmunkálást stabil gépkörnyezetben kell végezni, 0,02 mm-es vagy annál kisebb szabályozott radiális kifutással. Ezenkívül minden paraméter az 5D-t meg nem haladó furatmélységre vonatkozik a legjobb teljesítmény érdekében.
