American Unified Thread (UN): Megfelel az ANSI/ASME B1.1 szabványnak, menetszöge 60°.
Háromfogú kialakítás: A szerszámon három vágóél található, amelyek egyszerre több menetet is meg tudnak dolgozni a feldolgozás hatékonyságának javítása érdekében.
Javasolt feldolgozási keménység: HRC≤45°

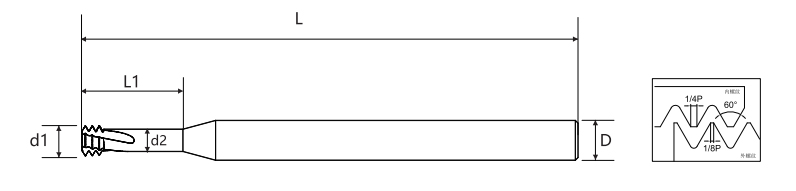

| Pitch | Durva fogak UNC | Finom fogak UNF | Penge átmérő d1 | Elkerülési átmérő d2 | Hatékony pengehossz L1 | Fogantyú átmérője D | Teljes hossz L | Pengeszám | Alsó furat átmérője |
| 80 | No.0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | No.1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | No.1-64 | No.2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | No.2-56 | No.3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | No.3-48 | No.4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | No.4, No.5-40 | No.6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | No.5-40 | No.6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | No.8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | No.6,No.8-32 | No.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | No.8-32 | No.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | No.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | No.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |
A 60° UN ANSI/ASME B1.1 szabványos fogas menetmaró követi az ANSI/ASME B1.1 szabványt a Unified National (UN) meneteknél, precíz menetgeometriát biztosítva 60°-os menetszöggel. A háromfogú vágási kialakítás lehetővé teszi több menetpálya egyidejű feldolgozását, javítva a megmunkálási hatékonyságot és csökkentve a vágási terhelést, így különösen alkalmas a nagy pontosságú menetgyártásra.
A vágó sokféle anyaggal kompatibilis, beleértve a szénacélt, ötvözött acélt, rozsdamentes acélt, öntöttvasat, alumíniumötvözeteket, rézötvözeteket és más színesfémeket. A HRC≤45°-ig terjedő anyagok optimális teljesítménytartományával stabil vágási teljesítményt és meghosszabbított szerszámélettartamot biztosít, így nagy pontosságot és következetességet biztosít a menetmegmunkálás során.
Rugalmas specifikációválaszték áll rendelkezésre, 0-80-tól 7/16"-14 méretig, különböző vágási átmérőket és hatékony vágási hosszúságot kínálva a különböző menetmélységekhez és megmunkálási követelményekhez. A gondosan megtervezett spirálszög minimalizálja a forgácsolási ellenállást és a szerszámkopást, így ez a maró kiváló választás tömeggyártáshoz és nagy pontosságú megmunkálási alkalmazásokhoz.
